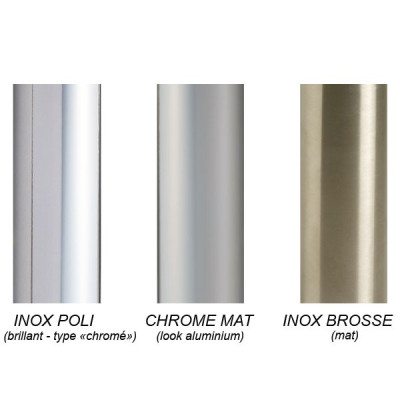

Console de snack droite en acier TOWER inox brossé, chromé ou alu

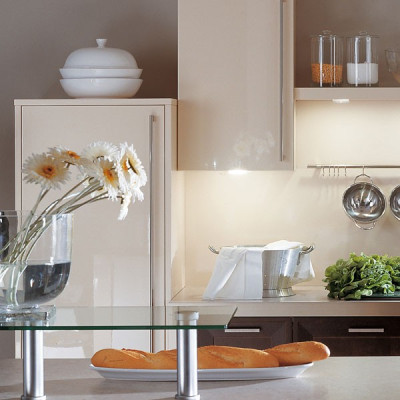

Les consoles snack ou de bar sont des accessoires pour votre plan de travail. Les consoles snack aluminiuim ou consoles snack inox sont des supports pour plan bar qui vous permettent de surélever un plan de travail pour créer une extension de plan de travail ou installer un coin repas supplémentaire dans votre cuisine.

Notice de montage :

(tenant compte d’un plan de travail et d’une tablette en bois ou MDF)

1. Partie basse :
- Percer le plan de travail pour y passer la tige filetée par en-dessous du plan de travail.
- Poser la platine de fixation basse sur le plan de travail, en l’enfilant sur la tige filetée.
- Fixer la platine de fixation basse au plan de travail en vissant les 3 vis à bois longues.
- Recouper le tube à dimension si besoin. (Explication ci-dessous)
- Installer le tube sur la platine de fixation basse en le vissant sur la tige filetée puis sécuriser en vissant l’écrou dans le tube.

2. Partie haute :
- Enlever la pièce de fixation pour verre fournie avec la platine de la platine de fixation haute.
- Poser la platine de fixation haute sous la tablette et la fixer en vissant les 3 vis à bois courtes.

3. Assemblage des 2 parties :
- Poser la platine de fixation haute (fixée à la tablette) sur le haut du tube.
- Sécuriser l’assemblage en serrant les 3 petits écrous avec la clé Allen.

Comment découper cette console ?

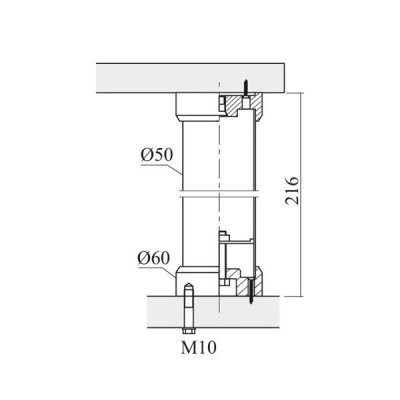

Vous pouvez couper le tube central (par le haut uniquement) jusqu’à la vis insert (cf dessin en rouge).
C’est-à-dire toute la partie entre les deux traits jaune :


Soit environ les ¾ de la hauteur totale.
La hauteur totale de cette console est de 216 mm, vous pouvez la couper afin que la console aie une hauteur totale d’environ 90 mm.

Le tube a un diamètre de 50 mm et les manchons ont un diamètre de 60 mm.
Le tube entre dans les manchons, de cette façon si votre découpe n’est pas nette, cela ne se verra pas.
