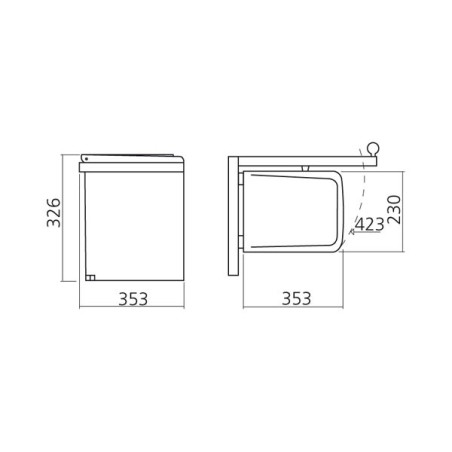

Poubelle cuisine pivotante 1 bac - 16l - gris clair

Conseil d'entretien :

Nettoyer avec des produits de nettoyage usuels.

Explication de montage :

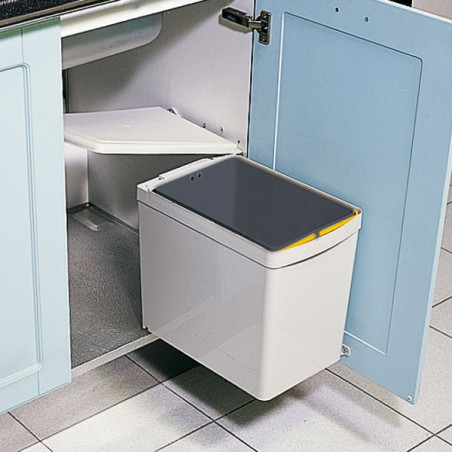

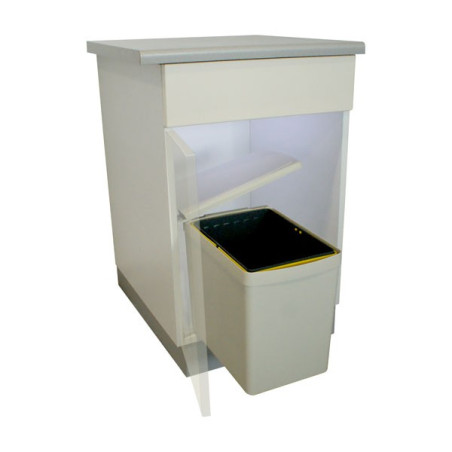

Gagnez de la place dans votre cuisine en rangeant la poubelle directement dans un placard. Cette poubelle de cuisine encastrable se place à l'intérieur d'un placard de cuisine. A l'ouverture du placard, la poubelle pivote afin de vous donner un accès direct à la poubelle et le couvercle se lève automatiquement. A la fermeture de la porte, cette poubelle de cuisine reprend sa place discrète et son couvercle la coiffe pour assurer une fermeture étanche. Le montage est facile et se réalise aussi bien pour des portes ouvrant à droite ou à gauche. Cette poubelle de porte est dotée d'un bac plastique amovible et lavable.

Instruction de montage :

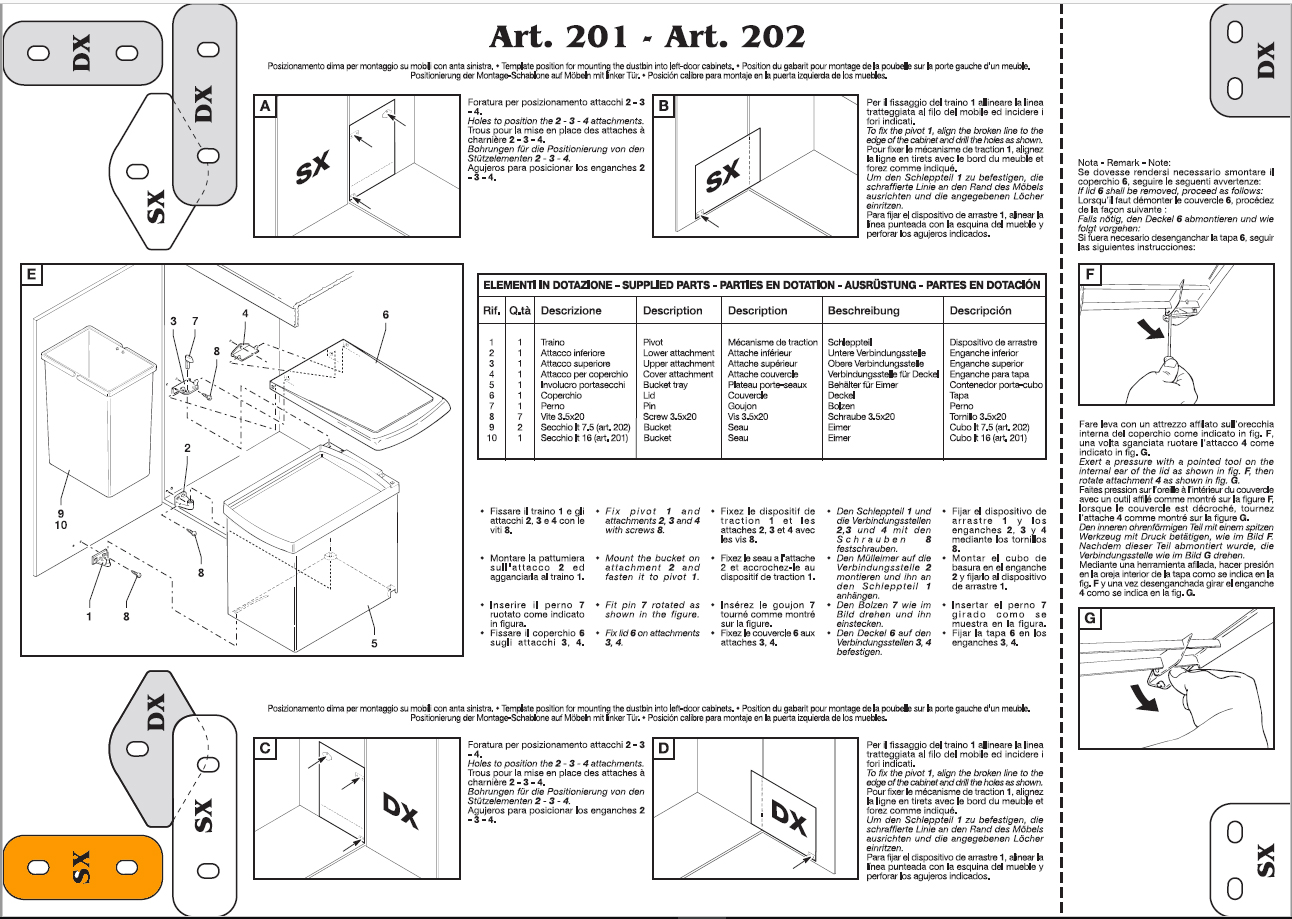

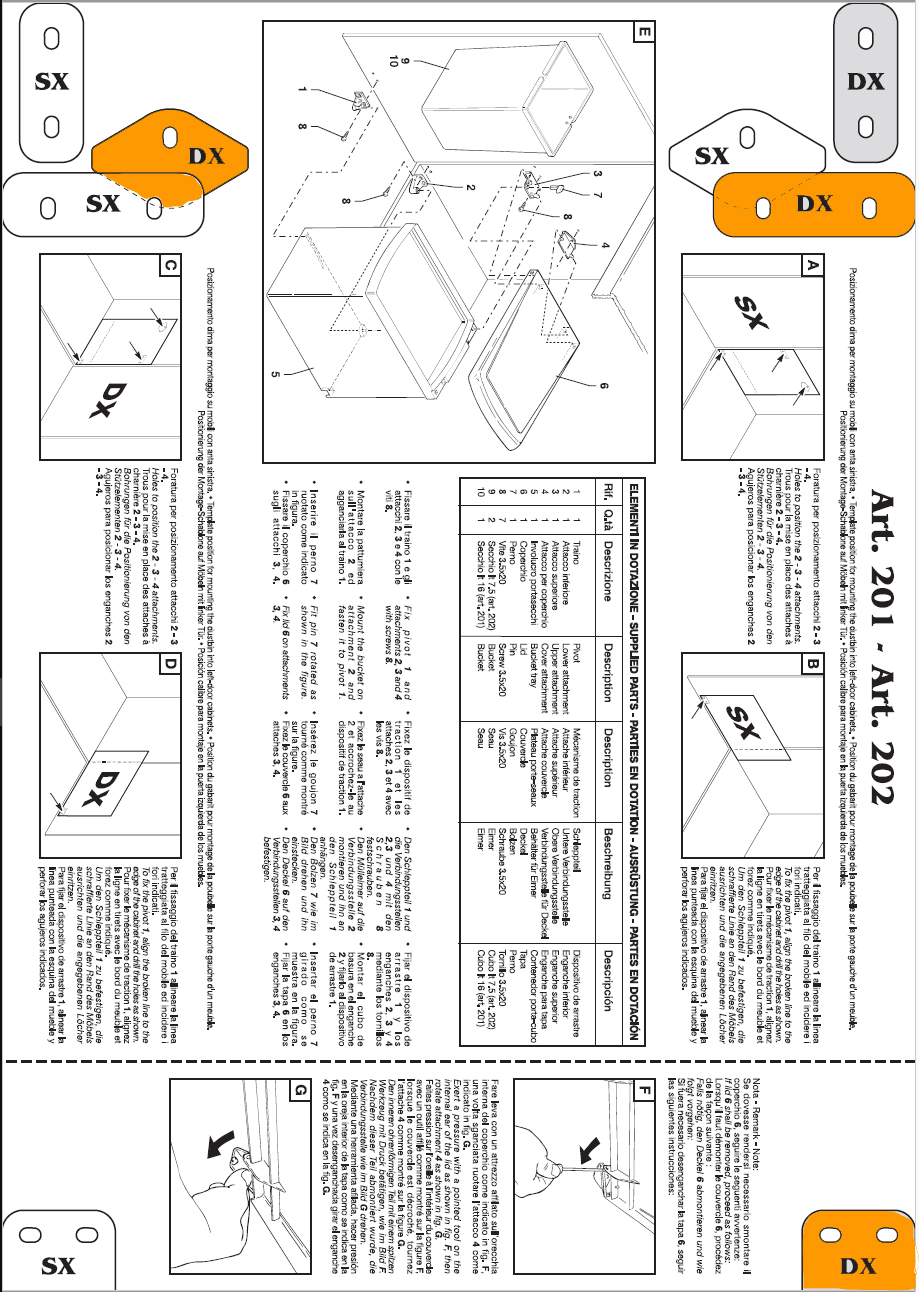

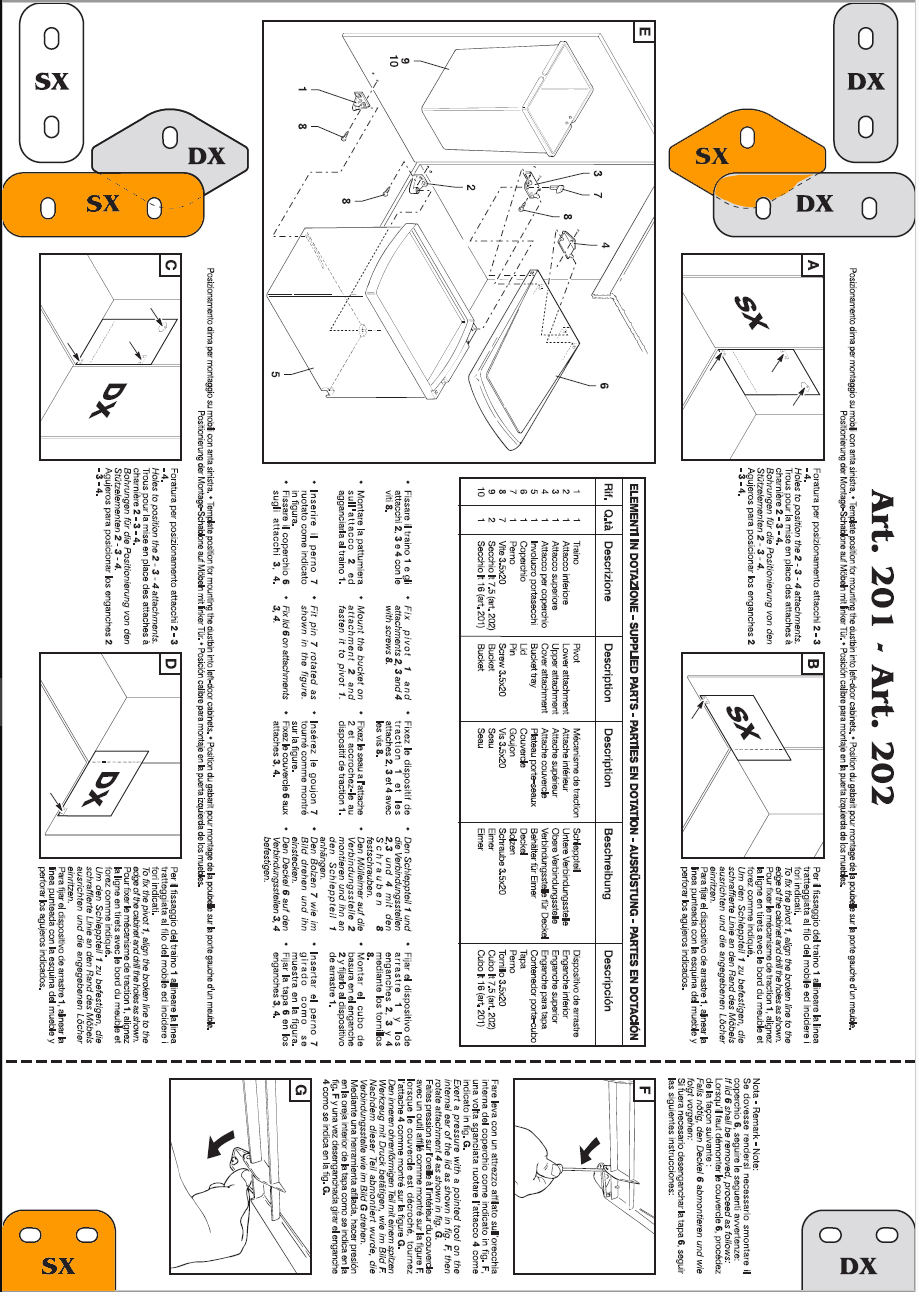

Tout d'abord téléchargez la notice de montage dans l'onglet téléchargement. Cette notice vous servira de gabarit de perçage.

	Une fois la notice téléchargée, imprimez-la et gardez-la précieusement pour le montage. Cette notice vous servira de gabarit de perçage. Vous retrouverez ci-dessous le contenu de votre colis, poubelle réf. PO1088 : 1- Mécanisme de traction 2- Attache inférieure 3- Attache supérieure 4- Attache couvercle 5- Plateau porte-seaux 6- Couvercle 7- Goujon 8- Vis 3.5*20 (7 vis fournies) 9- X (autre modèle) 10 - 1 seau de 16 L
	ETAPE A : Lorsque vous êtes face à votre caisson, si votre porte s'ouvre à gauche (CF PHOTO), suivez ces instructions. Sinon, RDV à l'étape C. Vous allez maintenant commencer le perçage de votre caisson. Placez votre gabarit selon le dessin, dans la partie intérieure gauche de votre caisson.
	ETAPE A (2) - Gabarit de perçage Munissez-vous du gabarit de perçage préalablement téléchargé dans l'onglet 'Téléchargement'. Maintenant que vous avez placé ce gabarit de perçage sur la partie intérieure gauche de votre caisson et collé à la porte, vous pouvez pré-percer les trous (CF orange). Ces trous serviront pour la mise en place des attaches à charnières 2-3-4.
	ETAPE B : Placez maintenant votre gabarit de perçage sur la porte. Les tirets doivent se trouver à la jonction entre la porte et le meuble (CF PHOTO).
	ETAPE B (2) - Gabarit de perçage Une fois le gabarit positionné, pré-percez les trous en bas à gauche (CF PHOTO). Ces trous serviront pour fixer le mécanisme de traction 1. RDV en ETAPE E (les étapes C et D ne sont utiles que pour une fixation dont la porte s'ouvre à droite).
	ETAPE C : Lorsque vous êtes face à votre caisson, si votre porte s'ouvre à droite (CF PHOTO), suivez ces instructions. Vous allez maintenant commencer le perçage de votre caisson. Placez votre gabarit selon le dessin, dans la partie intérieure droite de votre caisson.
	ETAPE C (2) - Gabarit de perçage Munissez-vous du gabarit de perçage préalablement téléchargé dans l'onglet 'Téléchargement'. Maintenant que vous avez placé ce gabarit de perçage sur la partie intérieure droite de votre caisson et collé à la porte, vous pouvez pré-percer les trous (CF orange). Ces trous serviront pour la mise en place des attaches à charnières 2-3-4.
	ETAPE D : Placez maintenant votre gabarit de perçage sur la porte. Les tirets doivent se trouver à la jonction entre la porte et le meuble (CF PHOTO).
	ETAPE D (2) - Gabarit de perçage Une fois le gabarit positionné, percez les trous en bas à droite (CF PHOTO). Ces trous serviront pour fixer le mécanisme de traction 1. RDV en ETAPE E !
	ETAPE E : Vous avez préparé vos perçages, maintenant vous allez tout fixer ! - Fixez aux perçages effectués : le dispositif de traction 1 et les attaches 2, 3 et 4 avec les vis (numéro 8). - Fixez le seau à l'attache 2 et accrochez-le au dispositif de traction 1. - Insérez le goujon 7 tourné comme montré sur la figure. - Fixez le couvercle 6 aux attaches 3 et 4.
	Les étapes F et G vous expliquent comment démonter le couvercle. ETAPE F : Lorsqu'il faut démonter le couvercle 6, procédez de la façon suivante (CF dessin).
	ETAPE G : Faites pression sur l'oreille à l'intérieur du couvercle avec un outil affilé comme montré sur la figure F, lorsque le couvercle est décroché, tournez l'attache 4 comme montré sur la figure G.
